Diplomarbeit
an der TU-Dresden am
Lehrstuhl "Nachrichtentechnik" und bei PHILIPS Business Communications
in Nürnberg.
Thema
: |
HDLC-Monitor mit
PCMCIA-Interface für die mobile Analyse von
ISDN-Schnittstellen. |
Aufzeichnungsmöglichkeiten:
- ISDN Basisanschluss S0 (D-Kanal und B-Kanal gleichzeitig).
- ISDN Primärmultiplex S2M (ein 64kBit-Kanal, B-Kanal oder
D-Kanal).
- M-Bus (2MBit Rückverdrahtungsbus der PHILIPS
"octopus" Telefonanlagen.
unterstützte Protokolle:
- 1TR6 (deutsches ISDN-Protokoll) + alle PHILIPS-spezifischen
Erweiterungen
- DSS1 (europäisches ISDN-Protokoll)
- X.75 (Datenübertragung mit 64kBit/s)
Besonderheiten:
- echtzeitfähig, Auflösung 2 Mikrosekunden
- platzsparendes (Binär-)Dateiformat, unbegrenzte
Aufzeichnungsdauer
- je nach Rechenleistung echtzeitfähige Interpretierung und
Darstellung der Aufzeichnungen

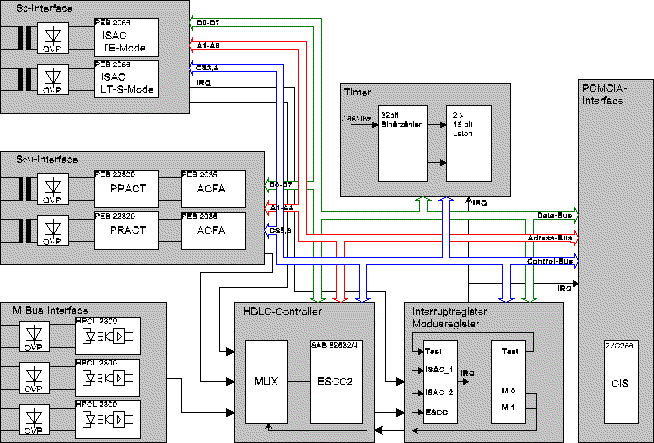

Übersicht über die Schaltungsteile
des HDLC-Monitors:
Designstudie
des fertigen Gerätes:

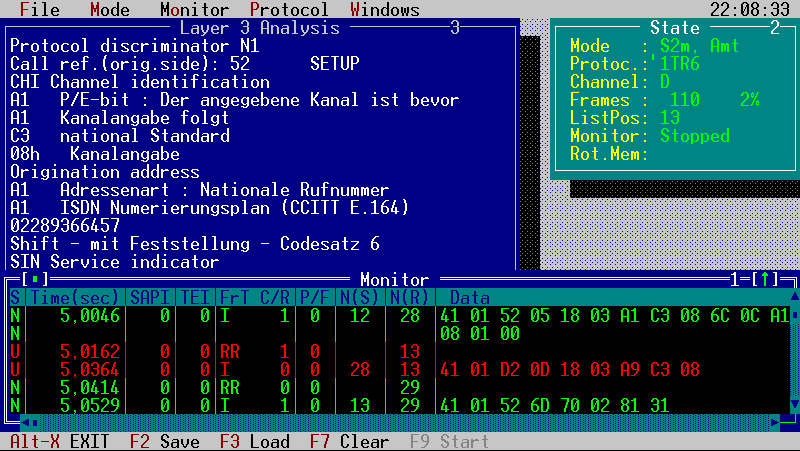

des TurboPascal - Programmes, oben links: Schicht 3
(Klartextübersetzung), unten: Schicht 2, oben rechts:
Statusfenster.
Der
theoretische Teil dieser Diplomarbeit ist als
PDF
File vorhanden.
Copyright ©2002-2005
Tobias Schirmer
